為提升自治區生態環境保護產業技術水平和創新能力，加快生態環境保護示范工程的推廣及應用，我會于2024年開展了生態環境保護實用技術裝備和示范工程征集活動。入選名單已在《關于對2024年自治區生態環境保護實用技術裝備和示范工程評審結果的公告》中發布。為便于各界查閱使用，我會編制了入選實用技術和示范工程的簡介，陸續在協會官微和官網公布。項目簡介內容均由入選項目的申報單位提供。

2025年自治區生態環境保護實用技術裝備及優秀示范工程評選工作也即將開始，期待更多的企業積極參與申報。

一、技術簡介

技術/裝備名稱：鄉鎮模塊化污水處理技術研究與示范

申報單位：新疆德安環?？萍脊煞萦邢薰?/span>

技術/裝備領域：水污染防治

適用范圍：適用于單體日處理50~3000立方米以內的污水處理站

技術原理：

關鍵技術：1.設計模塊化集成控制系統，將廢水預處理，物理化學處理、微生物處理、消毒、污泥處置的系統實施優化配置與技術集成，使處理裝置結構緊湊、高效、出水穩定。

2.采用沉淀絮凝一體化，設計了特殊環形整流體調節絮凝，優化集泥斗和刮泥板，提高絮凝效率的同時降低排泥能耗，利用滑軌和螺紋連接設計提高絮凝效率，提升集排泥效果。

3.曝氣模式采用脈沖曝氣和底部密集曝氣形式，可以使生化系統整體的曝氣能耗降低 40%以上，污水能耗低。

4.以新型生物填料為核心載體，通過結構設計優化，取消傳統污水嚴格分區處理的方式，采用不嚴格分區設計，在一級生化反應區，存在完整的反應過程，整個反應倉內的氧濃度連續變化，生化細菌種類存活更多，生化細菌競爭激烈，細菌活性更強，生化反應強度更好，而且通過配合水處理智能運營云平臺，使污水處理達到遠程操作和智能運營，耐沖擊更強，適應性更強。

5.設計水處理智能運營云平臺，全觸摸屏智能顯示，直觀顯示系統各種運行狀態，遠程信號傳輸至德安公司水處理運營管理云平臺，實現智能監控及預警。

6.可根據當前水量負荷、水質變化，隨時進行運行參數調整，確保水質達標排放，并最大限度降低能耗，同時根據項目個性、不同季節、不同時段等特有的運行模式，使系統運行更合理、節能。

工藝路線：

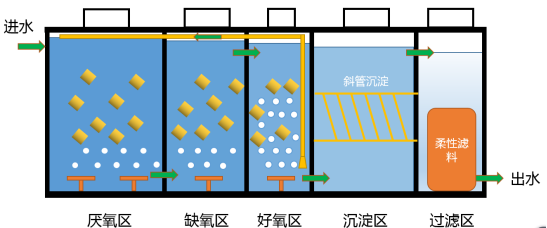

污水處理工藝流程圖

工藝流程原理

關鍵技術：預處理后的污水自流至缺氧單元，缺氧單元填料使用陶瓷填料，好氧單元填充盾形填料。

污水從缺氧單元底部沿切線方向先進入好氧單元，好氧單元下部安裝有曝氣盤和布水盤，在曝氣的作用下，污水、空氣在好氧單元迅速均勻混合，充分傳質，同時菌膠團在氣、水的沖擊下，不斷破碎、分裂、更新與擴大傳質表面，進行高效的生物降解。

好氧單元底部有污泥回流泵，用于硝化液回流，好氧單元中的溶解氧隨硝化液回流進入缺氧單元，在上部進水區形成兼氧條件。下部由于帶入反應器內的溶解氧很快被微生物利用而消耗殆盡，形成完全厭氧條件。

應用效果：處理后出水水質符合我國《城鎮污水處理廠污染物排放標準》（GB18918- 2002）標準和《農村生活污水排放標準》DB 65 4275-2019表1要求。部分高要求出水指標達到《農村生活污水排放標準》DB 65 4275-2019表1一級標準。

2021至2022年期間，在巴州庫爾勒人居環境整治項目、烏魯木齊縣永勝村、喀什疏勒縣塔孜洪鄉、墨玉縣等地建設模塊化污水處理裝置試點，使用后，效果良好，得到業內專家和客戶的認可。

研發背景：新疆鄉鎮污水處理存在技術及運營模式的痛點，受限于鄉鎮農村的地形地貌、居民生活習性、人口聚集度、經濟承受能力等條件，與其他地區的處理技術存在差異性，不能直接套用。城鎮污水廠的污水處理工藝雖然相對成熟，但由于城鎮污水與村莊污水在水質水量、自然地形等方面都存在很大的差異，采用的污水處理技術不適應當?shù)氐膶?shí)際情況，缺乏對特定地理、經濟和人口條件的考慮。因此，必須針對新疆農村地區的實際情況因地制宜的選擇處理技術工藝。

針對鄉鎮污水水質復雜、波動大，混雜村鎮工業廢水的特點，以“低成本、低運行費、低維護費、穩定高效去除率”為目標，研發新材質型生物載體等模塊化鄉鎮污水處理關鍵技術，并對工藝中的關鍵材料產品化和設備化的關鍵技術進行研究，形成針對村鎮污水處理的系列化設備。

技術特點：

（1）高效生物填料，大循環比回流：選擇高比表面積的生物填料，具有行業技術突破意義和應用價值的同步硝化反硝化生物膜工藝，具有工藝控制簡單、運行穩定可靠和有機污泥產量少等優勢。

（2）設備材料的改進：引入搪瓷鋼板拼裝、改性PP纏繞罐等材料和制造工藝，將村鎮污水處理裝置產品耐腐蝕性能提高，更適合新疆鹽堿地，并引領了行業發展。

（3）脈沖曝氣系統：間歇式曝氣，低氧密曝技術，有效控制溶解氧、污泥濃度，節能的同時減少了系統停留時間。提高了系統的抗沖擊負荷能力。

（4）模塊化集成系統：根據區域水質、氣候特點；將預處理，同步硝化反硝化工藝、泥水分離、消毒等處理單元優化配置與工藝集成，使處理裝置結構緊湊、高效、出水穩定。

（5）污水智慧運維云平臺：在移動端“水精靈”APP即可查閱進水情況、設備運行情況，便于運維人員實時掌握站點運行情況，實現了智慧化運維。

獲得獎勵榮譽情況：

二、典型應用案例

案例名稱：尉犁縣古勒巴格鄉農村生活污水示范項目

案例簡介：尉犁縣古勒巴格鄉古勒巴格村位于新疆巴音郭楞蒙古自治州尉犁縣古勒巴格鄉，日處理50立方米污水處理站。項目設計和施工安裝調試為新疆德安環?？萍脊煞萦邢薰尽ｍ?xiàng)目由當?shù)匚飿I(yè)公司托管運維，德安環保提供技術服務。

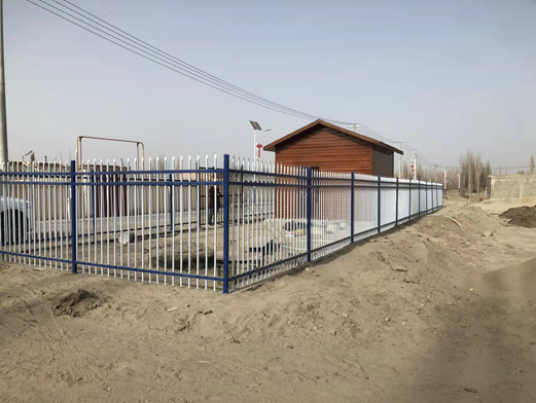

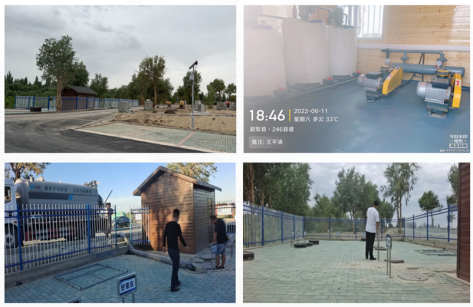

全局照片

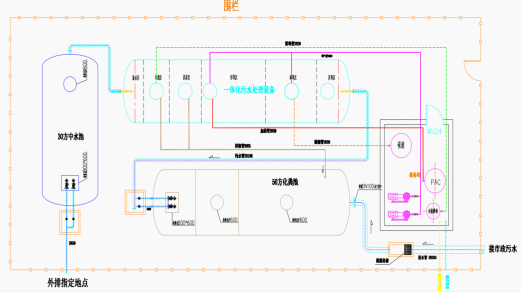

平面布置圖

達到的標準或性能要求：

針對不同水質設置模塊化污水處理工藝：

1.出水指標達到《農村生活污水排放標準》DB 65 4275-2019表1一級標準。

2.運行成本≤1.0元/方

業主單位：尉犁縣古勒巴格鄉人民政府

投運時間：2022年7月

驗收情況：對涉及結構安全的試塊、試件以及有關材料進行了見證和取樣，均符合相關技術標準要求，達到了工程竣工驗收的要求，同意驗收。

工藝流程：工藝流程原理：

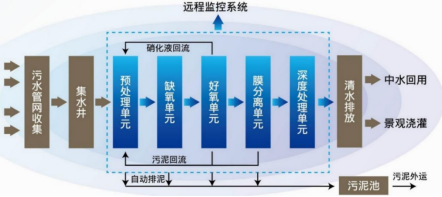

污水處理工藝流程圖

預處理后的污水自流至缺氧單元，缺氧單元填料使用陶瓷填料，好氧單元填充盾形填料。

污水從缺氧單元底部沿切線方向先進入好氧單元，好氧單元下部安裝有曝氣盤和布水盤，在曝氣的作用下，污水、空氣在好氧單元迅速均勻混合，充分傳質，同時菌膠團在氣、水的沖擊下，不斷破碎、分裂、更新與擴大傳質表面，進行高效的生物降解。

好氧單元底部有污泥回流泵，用于硝化液回流，好氧單元中的溶解氧隨硝化液回流進入缺氧單元，在上部進水區形成兼氧條件。下部由于帶入反應器內的溶解氧很快被微生物利用而消耗殆盡，形成完全厭氧條件。

運行情況：出水指標達到《農村生活污水排放標準》DB 65 4275-2019表1一級標準。
